환경시스템

상수도 유지관리 시스템

VENICE PIPE 2.0 개요

VENICE PIPE 2.0은 상수관망 최적관리를 목적으로 개발된 상수관망 통합 유지관리시스템으로 웹기반 관망감시, 관망관리, 운영모의 시스템으로 구성되어 있습니다.

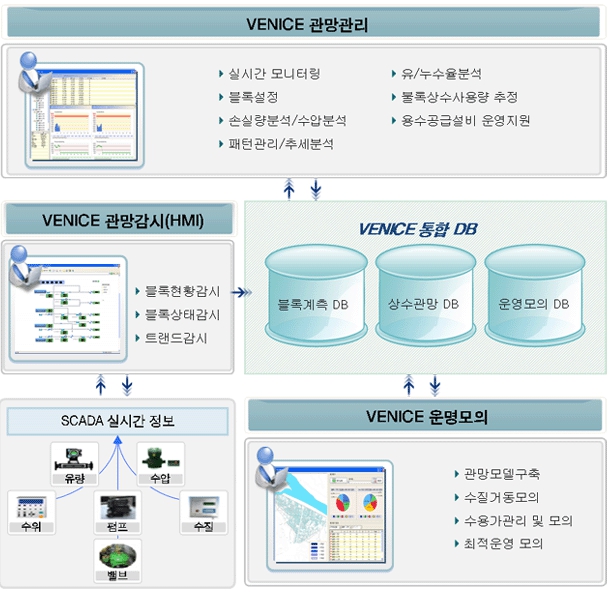

VENICE PIPE 2.0 시스템구성

VENICE PIPE 관망감시

VENICE 관망감시시스템은 블록별 계측데이터를 수집, 상시감시하도록 지원하며 현장시설의 가동상태, 데이터를 관망관리시스템의 데이터베이스에 저장하는 기능을 제공하며 SCADA 시스템으로 상수관망 유지관리 기능을 구성합니다.

VENICE PIPE 관망관리

VENICE 관망관리시스템은 상수도 관망정보시스템을 구성하는 주요시스템으로 블록별 관망데이터의 단순 수집기능만을 제공했던 기존 TM 시스템의 의사결정기능 미비 문제점을 해결하기 위한 시스템입니다. 정수장 유출 이후 송배수 본관부터 옥내급수관 이전까지를 대중소 블록단위로 관리하며 관망감시시스템 (HMI) 이 수집하여 저장하는 관망계측 시계열데이터 (유량, 압력, 수위, 수질 등)와 설정계수, 도표, 검침데이터, GIS 데이터 등을 이용하여 시스템을 구성합니다.

VENICE PIPE 운영모의

VENICE 운영모의시스템은 관망감시, 관망관리 기능에서 제공하지 못하는 사전 모의, 예측, 고도의 수리학적 해석기능을 제공합니다. 현실세계의 상수도 시설물을 운영자가 자유롭게 조작할 수 없는 상태에서 상수관망 및 관망시설물의 최적운영조건 도출 기능을 제공합니다.

상하수도 통합관리 시스템

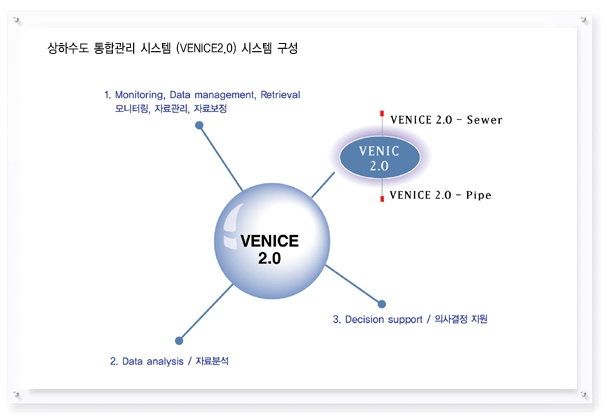

VENICE 2.0 개요

VENICE 2.0은 (주)로커스솔루션에 의해 개발된 상ㆍ하수도 통합관리시스템으로 계측장비의 품질관리와 손쉬운 유지관리, 신뢰성 있는 자료수집 및 백업, 다양한 분석기능이 가능하며 모델링 연계를 통한 상ㆍ하수도 통합제어로 유역관리를 도모하는 최선의 시스템입니다.

상ㆍ하수도 통합관리 시스템 필요성

상ㆍ하수도는 지하에 매설된다는 특성 때문에 시공 후에도 관거 상태를 파악하기 어렵고, 조사방법에 따라 많은 문제점을 가지고 있습니다. 이로 인한 상ㆍ하수관거의 파열에 따른 유지관리비 상승 및 운영효율이 저하되고 있습니다. 이에 (주)로커스솔루션은 “상ㆍ하수도 통합관리시스템”을 개발하여 유지관리시스템 적용으로 문제지점의 신속한 파악 및 대처가 가능하게되며, 유지관리비 저감을 가져올 수 있게 하였습니다.

VENICE 2.0 주요기능

자료분석
ㆍ자료보정
ㆍ침입수/유입수 및 누수분석
ㆍ통계분석

의사결정지원
ㆍ사업효과분석
ㆍ비용/효과 분석
ㆍ사업진도관리

하천관리 시스템

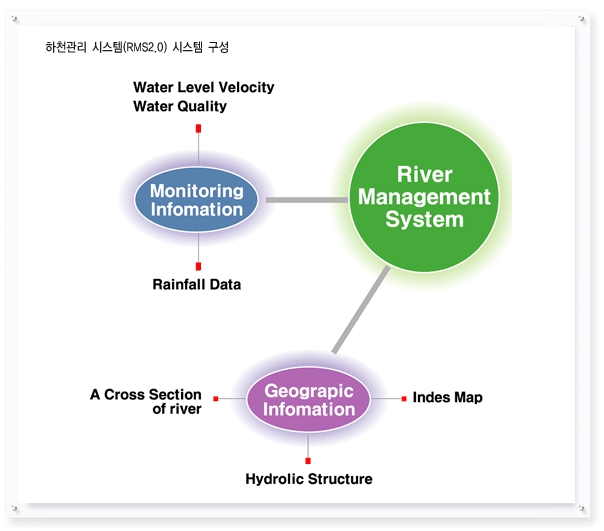

RMS 2.0 개요

RMS 2.0은 (주)로커스솔루션에 의해 개발된 시스템으로 하천계측장비의 품질보증과 손쉬운 유지관리, 신뢰성있는 자료수집 및 백업, 다양한 분석기능이 가능하며 모델링 연계를 통한 하천관리 및 유역관리를 도모하는 최선의 시스템입니다.

하천관리 시스템 필요성

최근 인구증가와 산업발달은 생공용수와 농업용수 그리고, 하천생태와 수질보전을 위한 하천유지용수의 공급 확대가 더욱 절실해지고 있으며, 전국 하천과 호소(湖沼)가 썩으면서 생명의 젖줄인 상수원이 위협받고 있다. 극심한 가뭄, 집중호우 등 이상강우 현상과 지천 하천관리가 제대로 이뤄지지 않았기 때문이다. 깨끗한 물을 공급하기 위해 하수종말처리장이나 취수장에서 아무리 발버둥쳐도 소용없는 실정이다. 하천의 효과적인 관리는 수자원을 살리기 위한 기초작업이며, 장기간에 걸쳐 관측된 신뢰성있는 유량 및 수질자료의 획득은 대단히 중요하다.

RMS 2.0 주요기능

자료분석
ㆍ자료보정
ㆍ수리구조물 현황파악
ㆍ수리 및 수질 관련 통계분석

의사결정지원
ㆍ수리구조물 관리
ㆍ수자원 관리
ㆍ수질 관리

RTCH(Real Time Control Hub) 우수관리 시스템

RTCH 우수관리 시스템과 HMI 차이점

RTCH 우수관리 시스템 개요

실시간 제어(Real Time Control)

: 데이터 처리시스템에 있어서 사상(事象)이 발생할때 마다 처리하는 제어

실시간 제어 시스템 (Real Time Control System)
ㆍ실시간으로 시스템을 계속 감시하여 장치의 상태가 바뀔 때 그와 동시에 제어동작을 구동시키는 시스템
ㆍ실시간 시스템은 일괄처리 시스템과 달리 빠른 반응을 장점으로 함
ㆍ적용 : 댐, 전력, 발전 기타 화학플랜트 등에 있어서 각 사상, 상태 반응 등에 대한 조정, 제어, 운행 통제에 대하여 필요로 하는 즉응성과 그것을 뒷받침하는 계산, 판단, 처리를 실시간 방식으로 수행

우수처리(Storm Water Management)
→ 침수피해 최소화 : 하수관거 시스템의 저류 및 이송용량을 초과하여 유입되는 수량을 사전 분리하여 하천 방류
→ 초기우수제어 : 고농도 초기우수의 하천방류를 방지하는 감시 및 제어시스템을 갖추어 하천생태계 보호와 수자원 확보

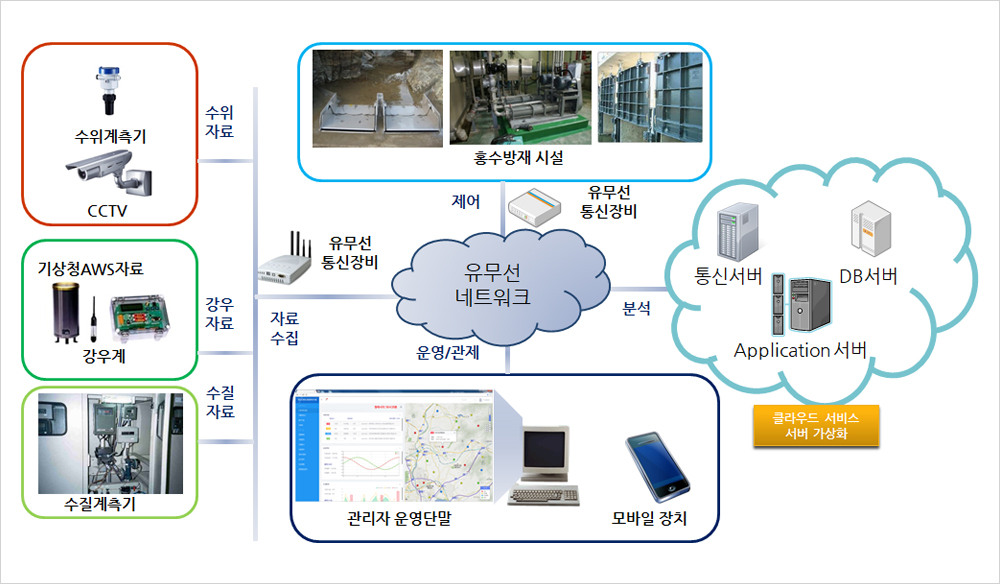

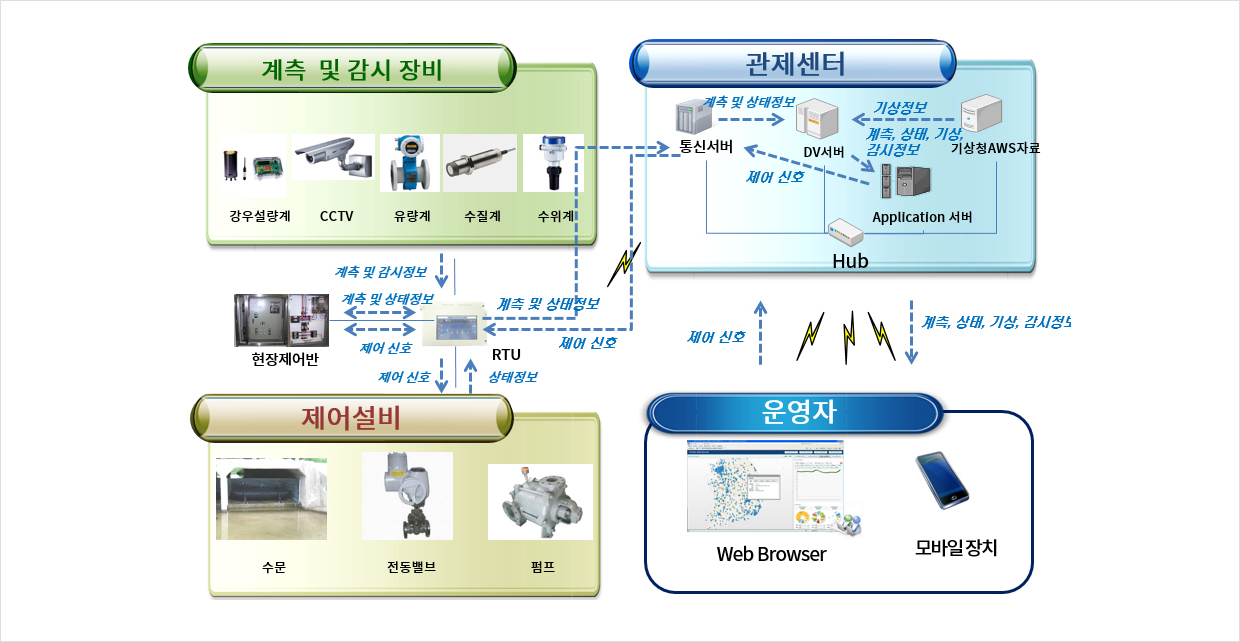

RTCH 우수관리 시스템 구성도

RTCH 우수관리 시스템 – 침수방지 운전 시나리오의 예

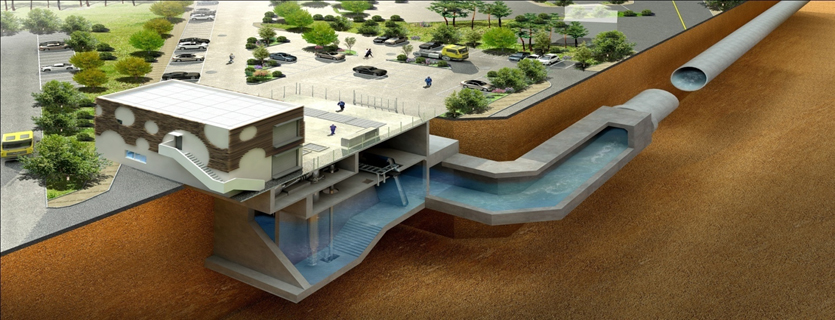

하수터널 및 빗물펌프장

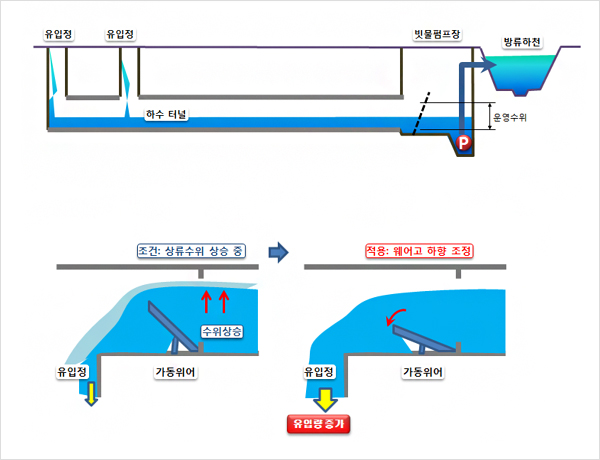

 정상 운영수위 범위내에서 운영중인 경우

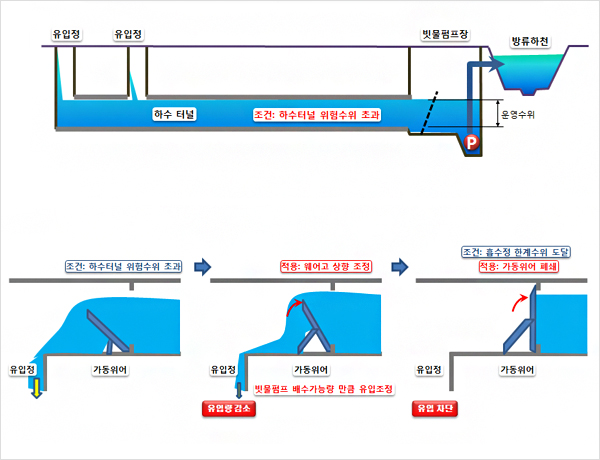

 정상 운영수위 범위를 초과하여 운영중인 경우

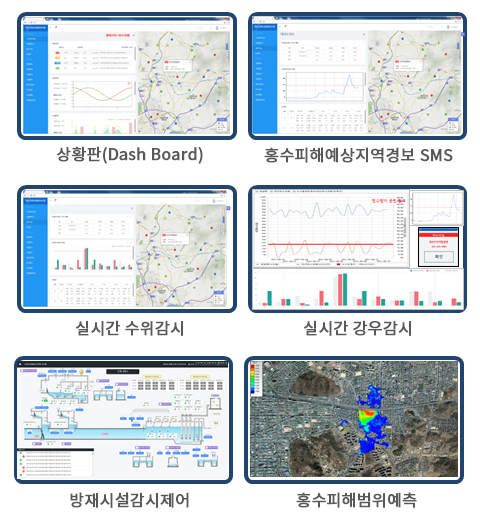

GIS와 계측정보/제어정보 모니터링 연계

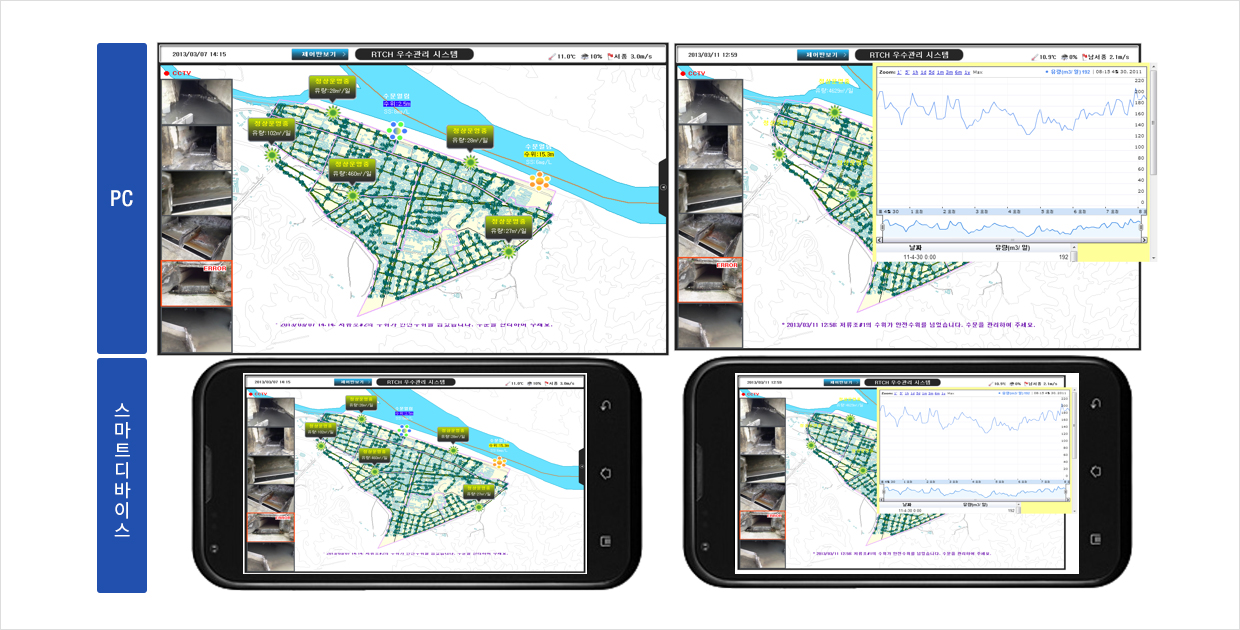

 지도보기 모드 (PC와 스마트 디바이스 동일 화면 동일 인터페이스, 원격 모니터링, 원격제어가능)

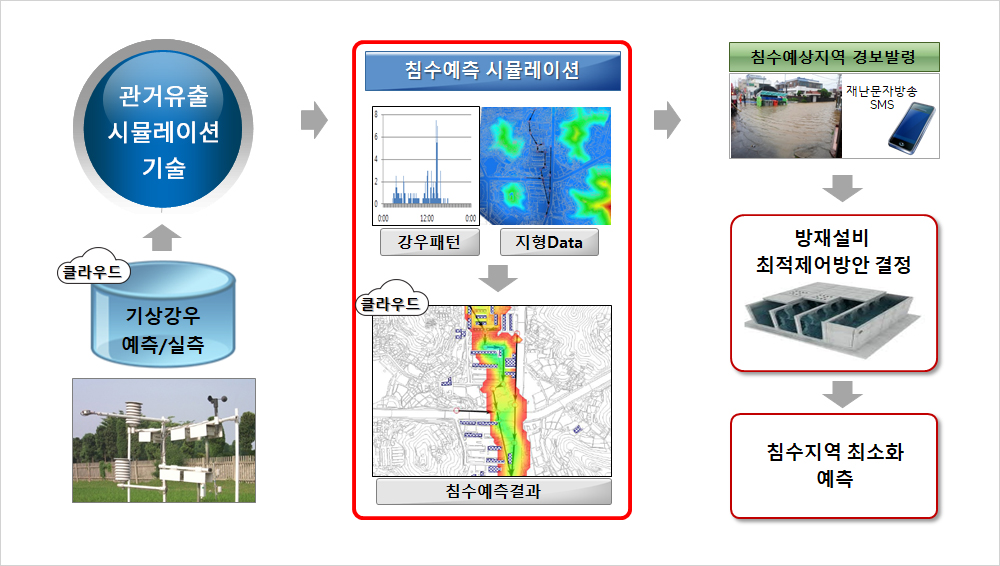

계측정보에 따른 자동제어(기상정보 이용한 예측제어) 및 수동제어

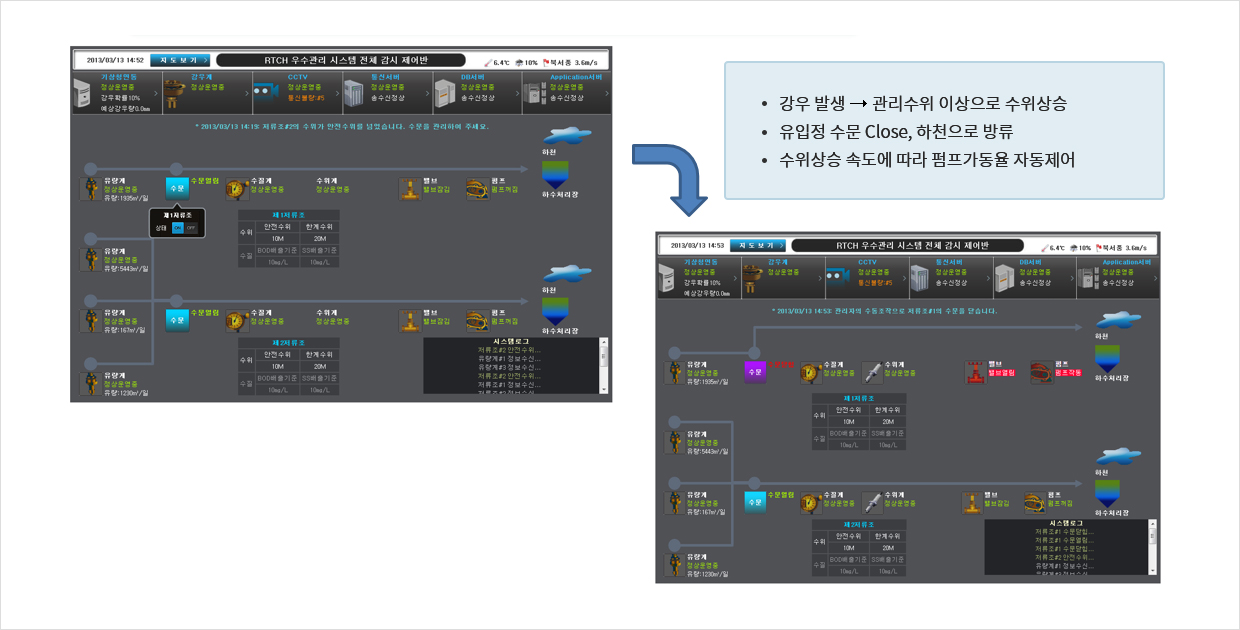

 제어반 보기모드 (강수량, 수위, 유량, 수질에 따른 펌프 및 밸브 제어 연동)
