유량계

제품소개
- 비만수 개수로의 오수와 하수를 측정할 수 있는 휴대용 유량계
- 모듈추가로 다양한 어플리케이션
- NEMA 4X, 6P 적용으로 완벽한 방진 및 방수기능
- AIKaline 밧데리 적용으로 15개월 장비사용 가능

제품사양

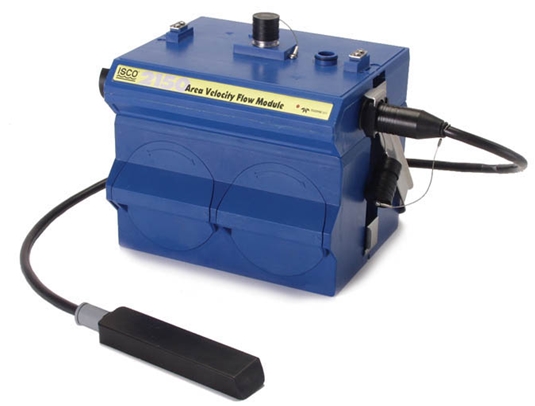

이동식유량계(초음파식)
유속 측정초음파식
수위 측정
압력식
현장지시계
있음 또는 없음
유속
-1.5~6.1m/s ±2%
수위
0.01~3.05m ±0.012%
운전 온도
-20~55℃
메모리
256KB 이상
용량 통신RS-232C 2개
방수등급
변환기 : IP68 / 검출기 : IP67
전원
DC 6V 또는 12V
장점- 역류, 만관 측정 가능
- 관거의 형태에 무관하게 적용 가능
- 설치 및 유지보수 용기
단점
- 퇴적물에 영향 다소 받음
- 지속적인 유지관리 필요


유량계 현장 설치 방법

차집관거
원형관(300mm)
원형관(400mm이상)
ㆍ차집관거 설치시 높은 수위로 인하여 작업이 어려움

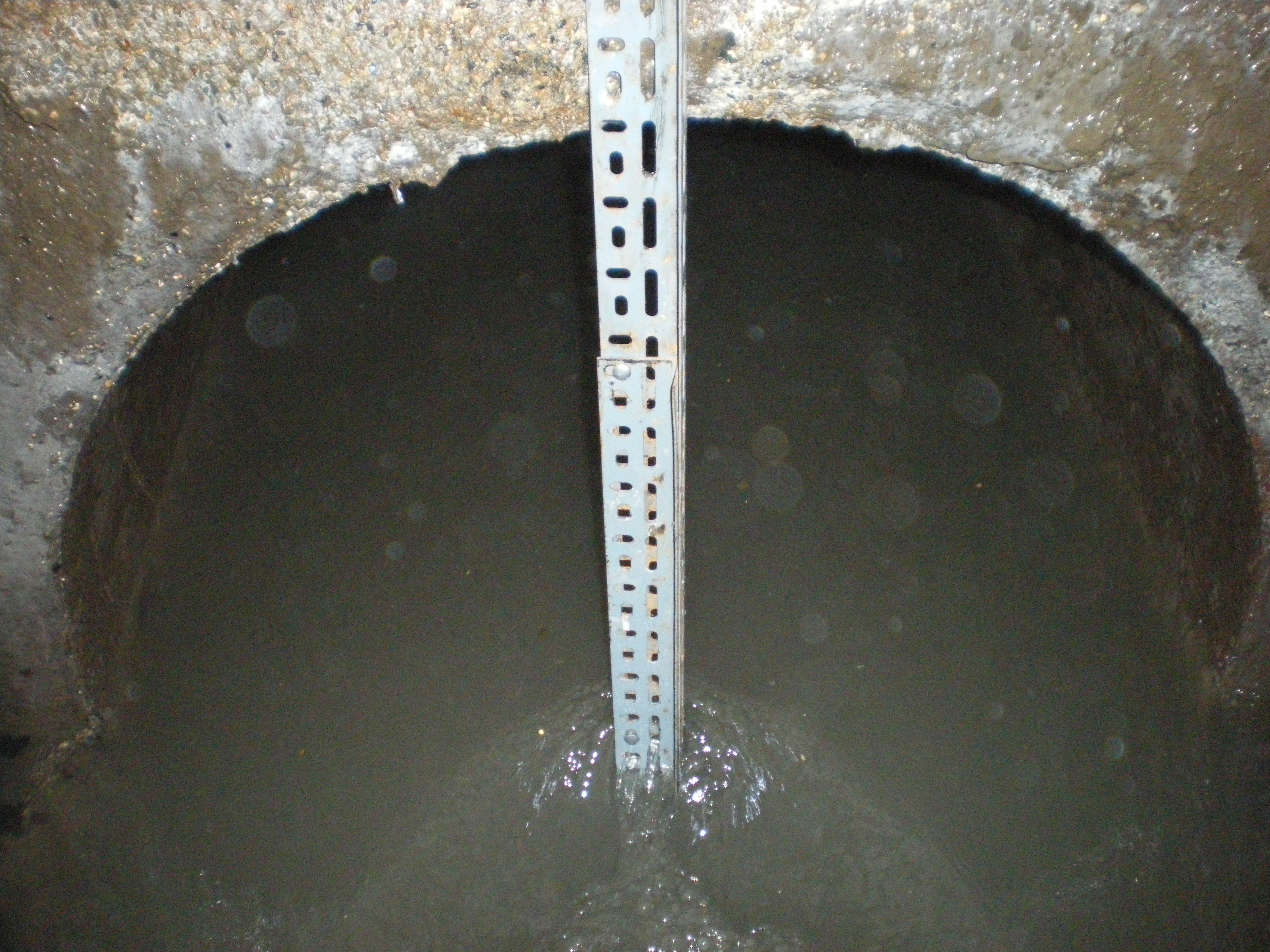

ㆍ앵글을 조립하여 센서 밑바닥을 붙인 후 벽면으로 고정시켜서 측정

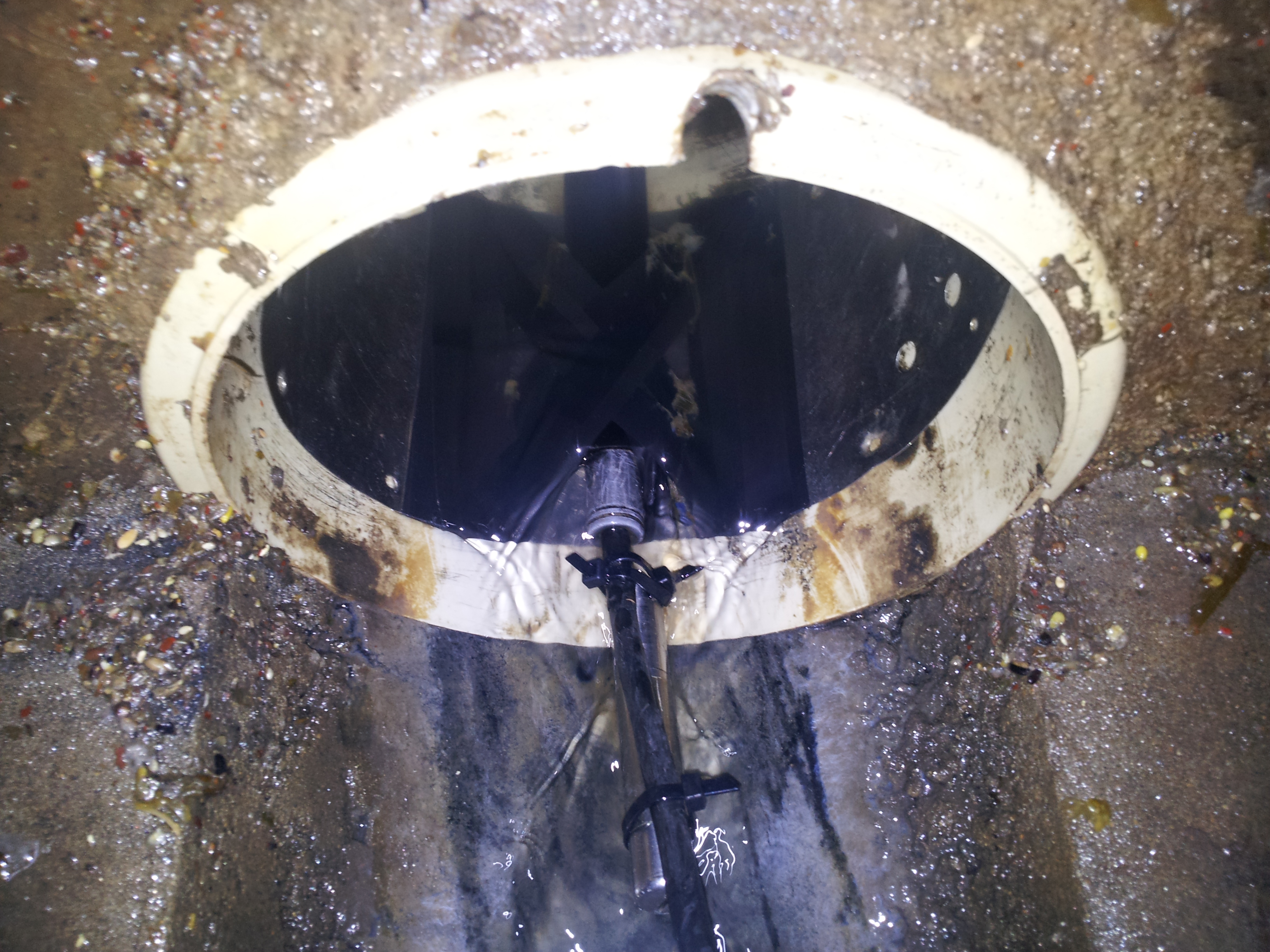

ㆍ소형관은 장소가 협소하기 때문에 센서 부착시 어려움이 있어 알루미늄관을 사용하여 원형관에 고정하여 측정

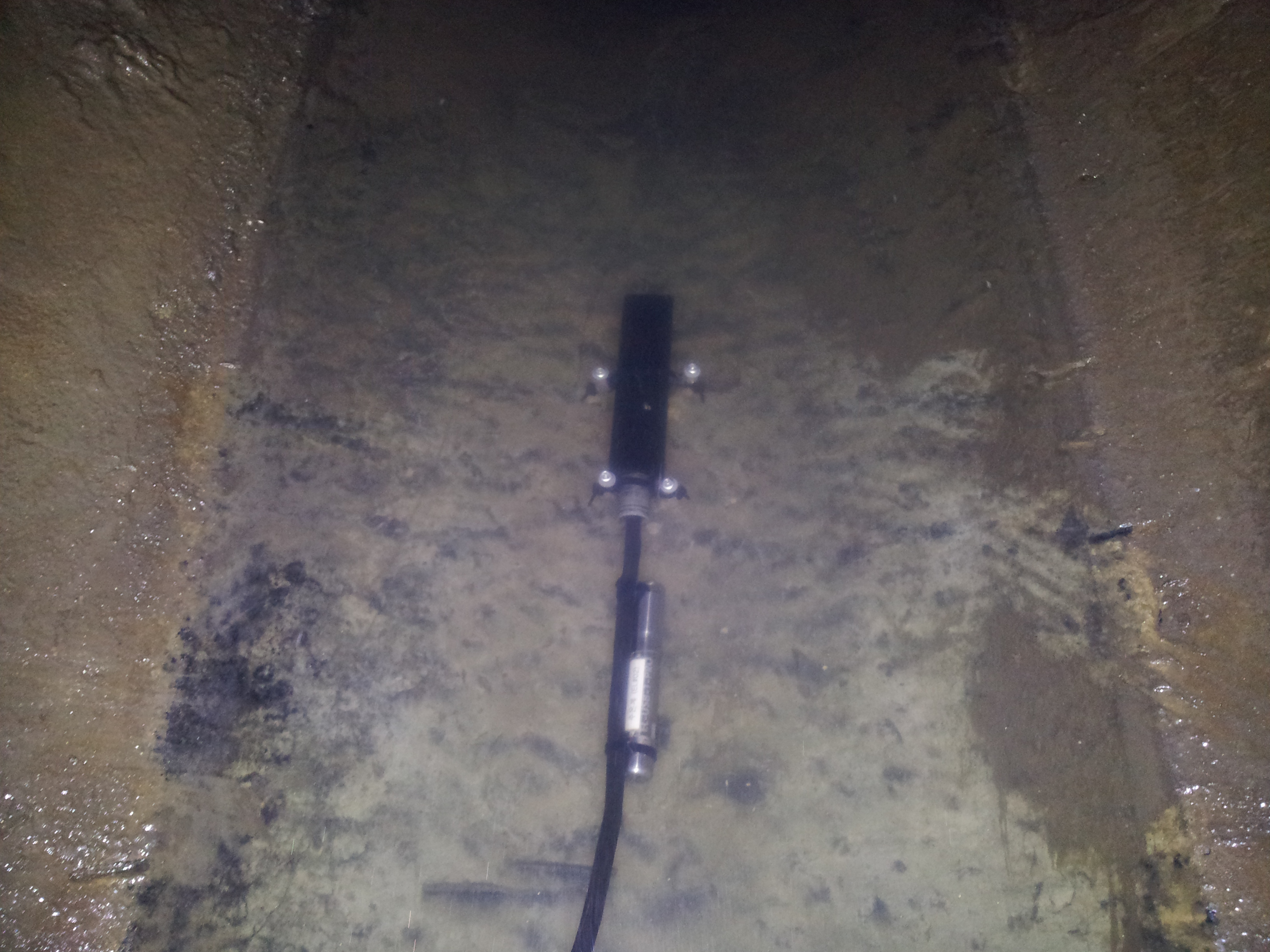

ㆍ원형관이 큰 경우 설치하기 용이하여 드릴로 바닥에 구멍을 뚫어 못을 박고 케이블타이로 센서를 고정시켜 측정
